SISTEMA DE ENGRASE RAASM CONTROLADO CON PROGRAMADOR EXTERNO

En la publicación de hoy, estaremos hablando de un nuevo vídeo que esta subido a nuestro canal de Youtube: Sistemas de Engrase.

En este vídeo os enseñaremos a programar una bomba Raasm con un programador externo.

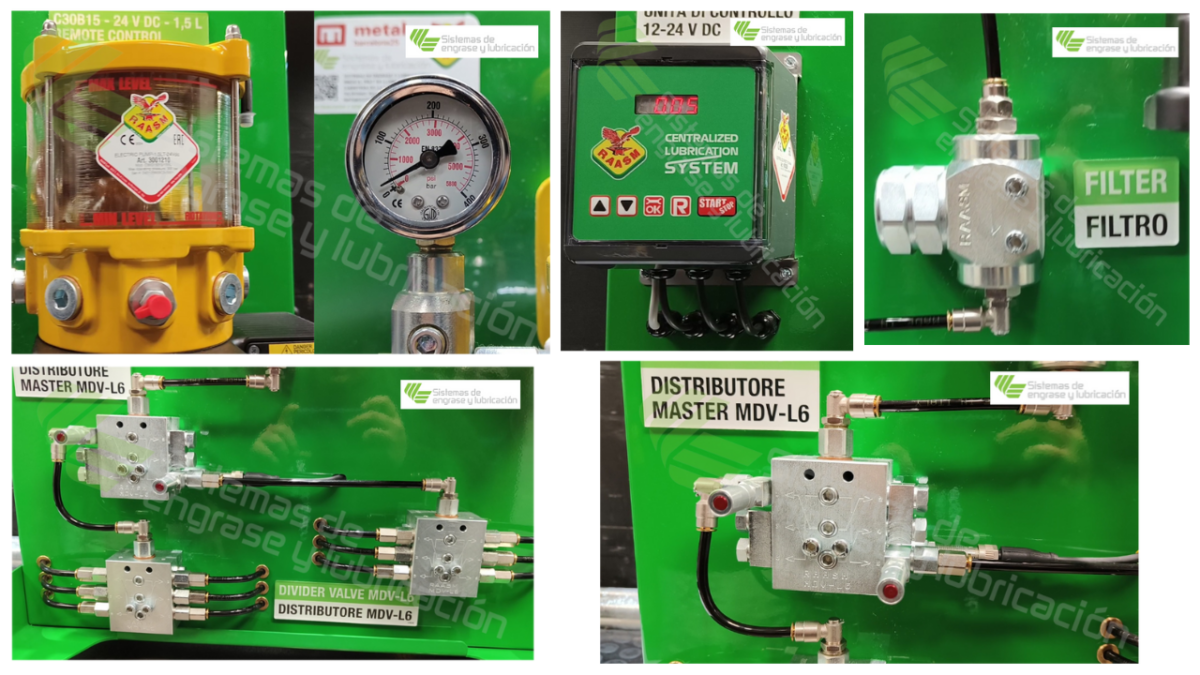

Antes de empezar la explicación, comentaremos las partes del sistema de engrase:

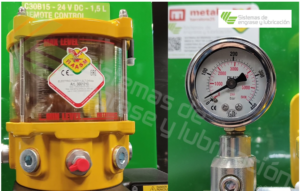

• Bomba y manómetro: La bomba tiene varias salidas y en ellas sus respectivos elementos de bombeo. Es la encargada de llevar la grasa a los distribuidores. El manómetro lo tenemos que colocar a la bomba para saber la presión de ella.

 BOMBA Y MANÓMETRO

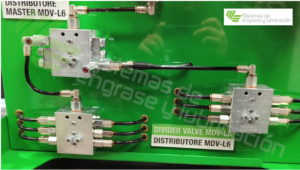

• Distribuidor Máster y Distribuidores Progresivos: El distribuidor máster es el principal distribuidor y el encargado de la instalación. Los distribuidores progresivos se encargan de llevar la lubricación a los puntos de engrase correspondientes.

DISTRIBUIDORES PROGRESIVOS

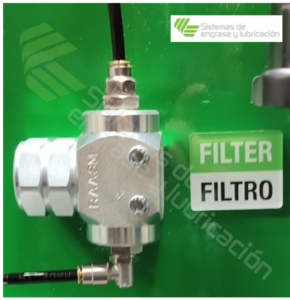

• Filtro: La función es filtrar el engrase, ya sea grasa o aceite para el llenado del depósito.

FILTRO

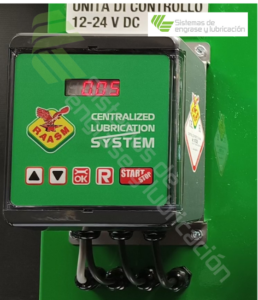

• Programador externo: Su función es para saber y programar los tiempos de trabajo de la bomba, los dos modos que tiene son: tiempo de paro y el tiempo de marcha. En estos modos, se puede añadir el tiempo de trabajo de la bomba y el paro.

PROGRAMADOR EXTERNO

Comenzamos con la explicación de la programación:

1. Le damos corriente y pulsamos al Start.
2. Pulsamos al OK para ver que programación tiene.
3. Para cambiar la programación, dejamos pulsado 5 seg. el botón OK y entraremos en standby.
4. Dejamos pulsado de nuevo 5 seg. y entraremos a los modos.
5. Los modos correspondientes son ED_P: el tiempo de paro de la bomba, ED_V: tiempo de marcha. Añadimos el tiempo que deseemos y pulsamos Reset para guardar la programación (Botón R).
6. De nuevo, volvemos a pulsar el OK y se pondrá en marcha. Para poder ver la programación, basta con solamente pulsar la flecha.
